Guia completo para comprar termorresistência PT100 sem erro

Descubra os tipos de termorresistência pt100, com cabeçote, à prova de explosão ou rabicho, e escolha o modelo ideal para sua aplicação.

Escolher uma termorresistência pt100 parece simples até o sensor chegar na planta e não encaixar na tubulação, ou pior, falhar numa área classificada como explosiva. Esse tipo de erro custa tempo, retrabalho e, em alguns casos, coloca a operação em risco.

Quem trabalha com instrumentação sabe que cabeçote, rabicho, ligação em pt100 3 fios ou 6 fios, diâmetro da haste e tipo de rosca mudam completamente a aplicação de um sensor para outro.

Este guia reúne o que realmente importa na hora de especificar e comprar uma termorresistência pt100, sem enrolação e com foco em evitar os erros mais comuns de quem compra sem orientação técnica.

• Por que escolher um sensor PT100 à prova de explosão para ambientes industriais críticos

O que é a termorresistência pt100 e por que ela é tão usada?

A termorresistência pt100 é um sensor de temperatura construído com um elemento de platina que varia sua resistência elétrica conforme a temperatura muda. O nome vem justamente disso: platina (pt) com resistência de 100 ohms a 0°C.

Esse princípio de funcionamento torna o sensor muito mais estável e preciso do que um termopar em faixas de temperatura moderadas, o que explica sua presença maciça em indústrias como alimentícia, farmacêutica e petroquímica.

Na prática, esse tipo de sensor é escolhido sempre que a aplicação exige repetibilidade de leitura e baixa deriva ao longo dos anos, algo que setores regulados não abrem mão em seus processos críticos.

• PT100 3 fios: o que é, como funciona e onde aplicar

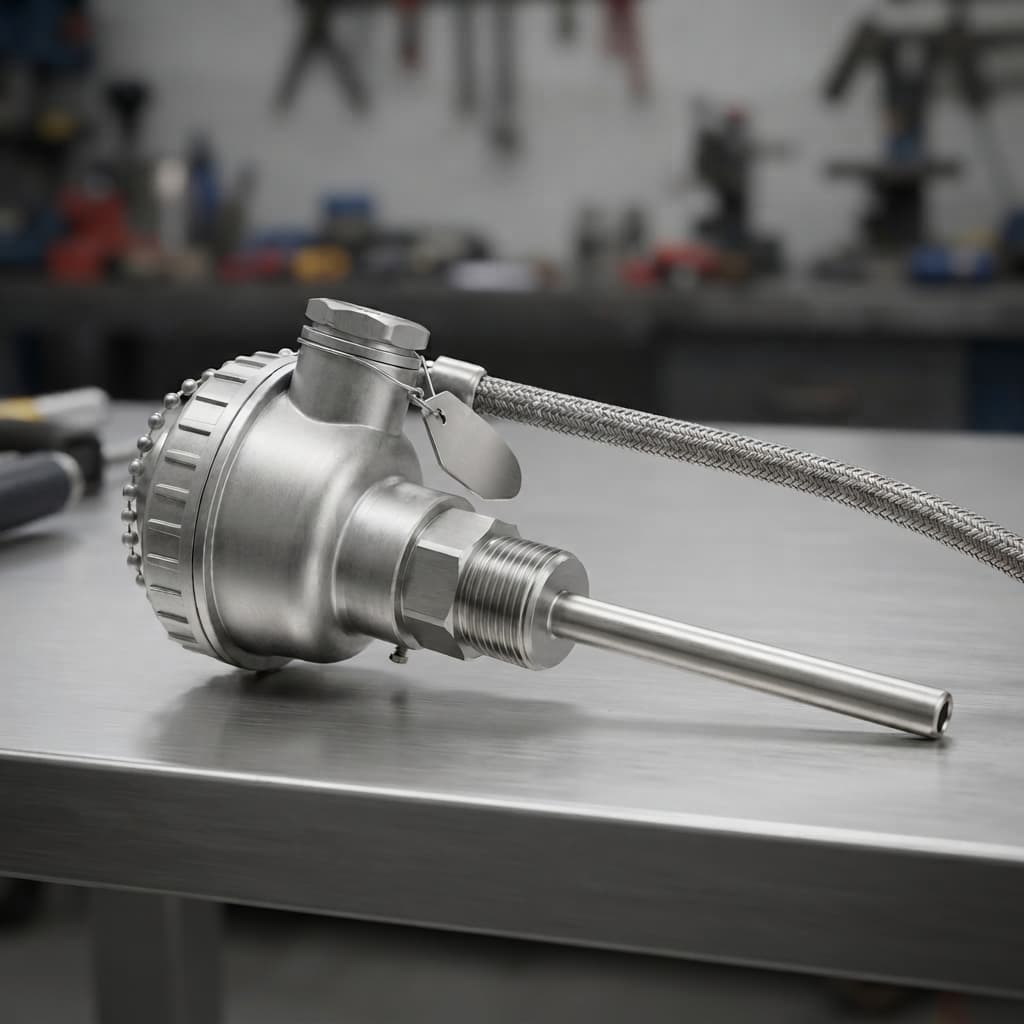

Termorresistência pt100 com cabeçote: a opção mais versátil

O modelo com cabeçote é o formato mais tradicional desse sensor e atende a maior parte das aplicações industriais padrão. A haste em aço inox, geralmente de 3 ou 6 mm, se conecta ao processo por rosca fixa ou bucim ajustável.

Esse tipo de montagem aceita a versão de pt100 3 fios ou a ligação dupla de 6 fios, dependendo da precisão exigida pelo sistema de controle. O cabeçote protege as conexões elétricas e facilita a manutenção sem precisar desmontar o conjunto inteiro.

A termorresistência pt100 com cabeçote também é fabricada sob medida, respeitando o comprimento de haste necessário para cada ponto de instalação e evitando folgas que distorcem a leitura real do processo.

• Como garantir durabilidade ao comprar termopar tipo J para uso contínuo

Termorresistência pt100 com cabeçote à prova de explosão para áreas classificadas

Em plantas com risco de atmosfera explosiva, como refinarias e indústrias químicas, a termorresistência pt100 com cabeçote à prova de explosão deixa de ser opcional e passa a ser exigência normativa. O cabeçote EX é projetado para conter qualquer centelha interna sem propagar chama para o ambiente.

A estrutura interna do pt100 à prova de explosão segue o mesmo princípio do modelo padrão, com haste em inox e ligação de 3 ou 6 fios, mas o cabeçote recebe certificação específica para a área classificada.

Comprar esse tipo de sensor sem verificar a certificação da área é um dos erros mais graves que uma equipe de manutenção pode cometer. Vale sempre confirmar o zoneamento da planta antes de fechar a especificação.

Termorresistência pt100 com rabicho: flexibilidade onde o cabeçote não cabe

Quando o espaço físico não permite um cabeçote rígido, a termorresistência pt100 com rabicho resolve o problema. O sensor fica ligado a um cabo flexível, o rabicho, que termina em um conector tipo agulha, garfo ou mini compensado.

Essa configuração é comum em painéis, quadros elétricos e equipamentos compactos, onde o técnico precisa de liberdade para posicionar a conexão elétrica longe do ponto de medição.

O comprimento da haste e do rabicho também é fabricado sob encomenda, o que evita emendas e conexões improvisadas que costumam ser fonte de ruído no sinal de leitura.

• Onde comprar termopar tipo K confiável para aplicações industriais

Pt100 de 3 fios ou 6 fios: como decidir sem errar na compra

A ligação de 3 fios é a mais utilizada no mercado por equilibrar custo e precisão em cabos de comprimento moderado. Ela compensa parte da resistência do próprio fio, reduzindo o erro de leitura em relação à ligação de 2 fios.

Já a ligação de 6 fios, ou dupla, é indicada para instalações onde a distância entre o sensor e o instrumento de leitura é maior, ou quando o processo exige compensação ainda mais rigorosa.

Outro ponto que gera dúvida é o diâmetro da haste. Sensores de 3 mm respondem mais rápido a variações de temperatura, enquanto os de 6 mm oferecem mais resistência mecânica em ambientes agressivos.

• Como escolher o tipo de termopar sensor ideal para sua aplicação industrial

Fale com a Salvi Casagrande!

A Salvi Casagrande fornece instrumentos de medição para os principais segmentos industriais do país, incluindo alimentício, farmacêutico, petroquímico e automobilístico.

Toda termorresistência pt100 é fabricada, respeitando haste, rosca, cabeçote e ligação elétrica conforme a real necessidade da sua planta.

Isso significa que você não precisa se encaixar em um catálogo fechado. A equipe técnica ajuda a definir a especificação certa, incluindo a possibilidade de certificado de calibração rastreado à RBC quando o processo exige.

Se a sua operação precisa de um sensor confiável, com cabeçote padrão, pt100 à prova de explosão ou rabicho, entre em contato com a Salvi Casagrande e peça um orçamento!
